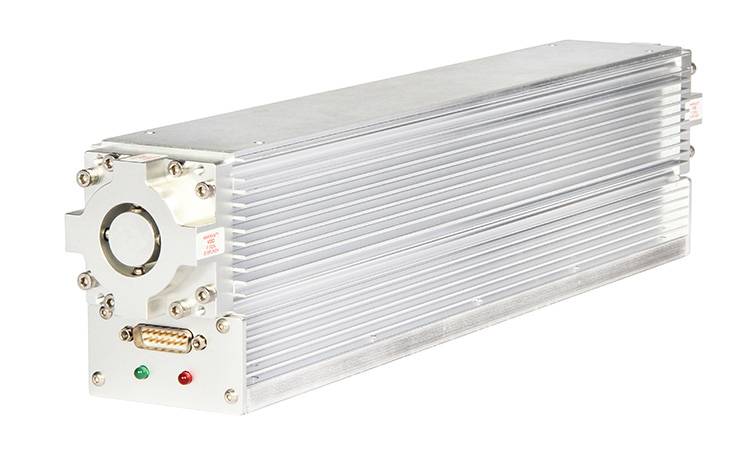

N10 --- أنبوب ليزر زاميا 10W RF CO2

الحد الأدنى للطلب: 1 , Pieces

طراز المنتج: N-10 / N-10i

نطاق التطبيق: وضع العلامات / قطع / الطبية / البحث العلمي / الصناعة العسكرية

الترددات اللاسلكية: 48MHz

وضع التبريد: تبريد الهواء



مميزات:

1. التصميم المتكامل لبنية تجويف الدليل الموجي المدمجة ، وإمدادات الطاقة RF وتغليف جميع المعادن للتجويف.
2. هيكل جميع المعادن مع تصميم مختومة ، صيانة مجانية.
3. ارتفاع كفاءة التحويل الكهروضوئية واستجابة تعديل سريع.
4. الإخراج مع جودة شعاع ممتازة وقوة الليزر مستقرة.

5. مناسبة لمجموعة متنوعة من البيئات الصناعية ، خدمة الحياة لأكثر من 20،000 ساعة.

Model

N-10

N-10i

Pump Method RF-Excited
RF Frequency

48MHz

Laser Resonator Waveguide
Wavelength 10.6μm 9.3μm
Average Power

14W

12W

Output power range

0-14W

0-12W

Beam Quality(M²)

<1.2
Pulse Rise/ fall time

<150μs

PWM Duty Cycle 0-100%
Modulation

0-20kHz

Power stability

≤±10%

Beam diameter

3.5±0.2mm

3.2±0.2mm
Beam Divergence

4±0.5mrad

Beam Ellipticity 0.85-1.1
Polarization

50:1 Vertical linear polarization

Range of Wavelength

10.57-10.63μm

9.27-9.33μm

Volume

440x71x100mm

Weight

4.0KG

Input

30VDC/7A

Cooling Air-cooled
Environmental Temperature

0~50℃

Humidity 0-95%

أبعاد ليزر ليزر N-10 / N-10i CO2


مشاكل وحلول



إشارة ما قبل التأين الاصطناعي قبل متطلبات خرج الليزر:

في الليزر N-Series ، تحتاج ليزر N10 إلى صفيحة خارجية لتوفير إشارات ما قبل التأين ، مع معلمات 5 كيلو هرتز و 1. يحتوي ليزر N30 على وحدة دائرة ما قبل التأين ، لذلك لا يحتاج المستخدم إلى إعطاء إشارات ما قبل التأين بالليزر الإضافية.



تخزين ونقل الليزر:

1. لمنع تلوث نافذة إخراج الليزر ، يجب إغلاق نافذة إخراج الليزر أثناء التخزين والنقل.

2. التعامل بلطف لتجنب تأثير عرضي لليزر.



خطأ تشخيص والقضاء على مؤشر الليزر:

عندما يعمل الليزر بشكل طبيعي ، يتم تشغيل مؤشر إمداد الطاقة (الضوء الأخضر) بعد التشغيل ، ويتم تشغيل مؤشر الليزر (إشارة ما قبل التأين التي يوفرها البرنامج) قليلاً بعد تأخير قدره 5 ثوانٍ. بمجرد أن يعطي برنامج الوسم إشارة التحكم ، يتم تشغيل مؤشر الليزر (الضوء الأحمر).

1. لا يتم تشغيل الضوء الأخضر بعد تشغيل مصدر الطاقة.

تحقق مما إذا كان الجهد الكهربي لإمدادات الطاقة في النطاق المطلوب (30 + 2 فولت) ، وتأكد من صحة توصيل موصل DB15.

2. الضوء الأخضر طبيعي والضوء الأحمر غير مضاء بعد تشغيل الكهرباء.

تحقق مما إذا كان البرنامج المسمى به خرج إشارة تحكم (أو قياس متعدد المتر) ، وتأكد من صحة اتصال موصل DB15.

3. الضوء الأخضر طبيعي بعد تشغيل الطاقة. بعد 5 ثوانٍ ، يتم إيقاف تشغيل الضوء الأخضر أو إيقاف تشغيل الضوء الأخضر بعد إعطاء إشارة التحكم.

يحدث هذا عادةً بسبب تلف لوحة الدوائر الداخلية بالليزر أو الأجزاء الداخلية من تجويف الليزر ، فيجب إعادة إرسالها للفحص في المصنع.



متطلبات بيئة الليزر

1. درجة الحرارة: يجب أن تتراوح درجة الحرارة المحيطة بين 5 و 40 درجة ، ويجب استخدام مكيف الهواء عند الضرورة.

2. نظافة: بدون معدات واقية من الغبار الخارجي ، فإن المحتوى العالي للغبار المحيط سوف يتسبب في حرق عدسة نافذة إخراج الليزر.

3. الرطوبة: يجب الحفاظ على الرطوبة المحيطة منخفضة بما يكفي للحفاظ على التكثيف للظهور في الليزر.

4. الرقم الهيدروجيني: يجب أن يكون الرقم الهيدروجيني البيئي محايدًا.



لا تقم بمسح عدسة نافذة إخراج الليزر بمسحة من القطن

سيؤدي المسح باستخدام قطعة قطن إلى إتلاف العدسة. إذا تم توصيل كمية صغيرة من الجزيئات بالعدسة الأمامية ولم يتم حرق الفيلم ، يمكنك تجربة نفخ العدسة بنيتروجين بنسبة 99.95٪.



اختيار حجم العدسة في مسار الضوء مع معرفة حجم البقعة

يجب أن يكون حجم العدسة في مسار الضوء الخارجي 1.5-2 أضعاف حجم البقعة الفعلية.



معالجة محطة الطاقة منخفضة للغاية على الرغم من قوة الانتاج العادية

يحدث هذا عادةً بسبب فقدان الطاقة العالي في مسار الضوء الخارجي لليزر. تحقق من النقاط التالية:

1. تحقق مما إذا كان حجم عدسة مسار الضوء الخارجي والفتحة كبيرًا بدرجة كافية

2. تحقق مما إذا كانت جودة عدسة مسار الضوء الخارجي مؤهلة (لا يمكن أن يكون فقدان عدسة واحدة أعلى من 3٪)

3. تحقق مما إذا كانت عدسات مسار الضوء الخارجي ملوثة أو تالفة

4. تحقق مما إذا كان مسار الضوء الخارجي قد تمت محاذاته بشكل صحيح



تحقق مما إذا كان مسار الضوء الخارجي قد تمت محاذاته بشكل صحيح

عندما يحدث هذا ، يرجى التحقق أولاً مما يلي:

1. استخدم مقياس متعدد لقياس ما إذا كان الجهد الكهربي لإمدادات الطاقة بالليزر أمر طبيعي

2. استخدم مرسمة الذبذبات لقياس ما إذا كانت إشارة التحكم إلى الليزر طبيعية


spt laser tube

بفضل فرق البحث والتطوير والتصنيع والمبيعات الاحترافية والقوية ، تتمتع SPT بمجموعة واسعة من المنظورات في جميع جوانب صناعة الليزر. من خلال التركيز على احتياجات عملائنا الملحة ، نقدم باستمرار مجموعة ليزر "Build to Last" ، حيث توفر SPT حلولاً شاملة ، تضم التكنولوجيا وتصنيع التخصيصات التي تطابق متطلبات الصناعات والتطبيقات.


تهدف SPT الآن إلى تطوير قلب الليزر الأكثر تطوراً واستقرارًا على الإطلاق من خلال موازنة ثقافة الابتكار ، مع السعي لتحقيق الاتساق والتنظيم المنهجي للتنفيذ. نحن نؤمن بالنمو مع عملائنا ، وتوفير حلول عالية الجودة لصانعي آلات الليزر وتكامل الأتمتة.


1. 30w ~ 260w أنبوب ليزر CO2 الزجاج (سلسلة C ، سلسلة T ، سلسلة TR و V سلسلة) ؛
2. أنابيب ليزر co2 rf.
3. الليزر امدادات الطاقة.
4. عدسة الليزر ومرآة
5. مزيل عقبة الليزر وأجهزة الليزر الأخرى.
